AtomS3 Snake Game

背景

昔 Nokia の携帯電話で遊んだ記憶があるスネークゲームが、M5Burner の AtomS3 にありました。懐かしくて思わず遊んでみたのですが、姿勢センサーで操作するので思ったように操作できません。

そんなとき、ふと Stamp Fly と一緒に購入した AtomJoystick が目に入りました。これで操作できるのでは？

参考元

Snake Game のソースコード

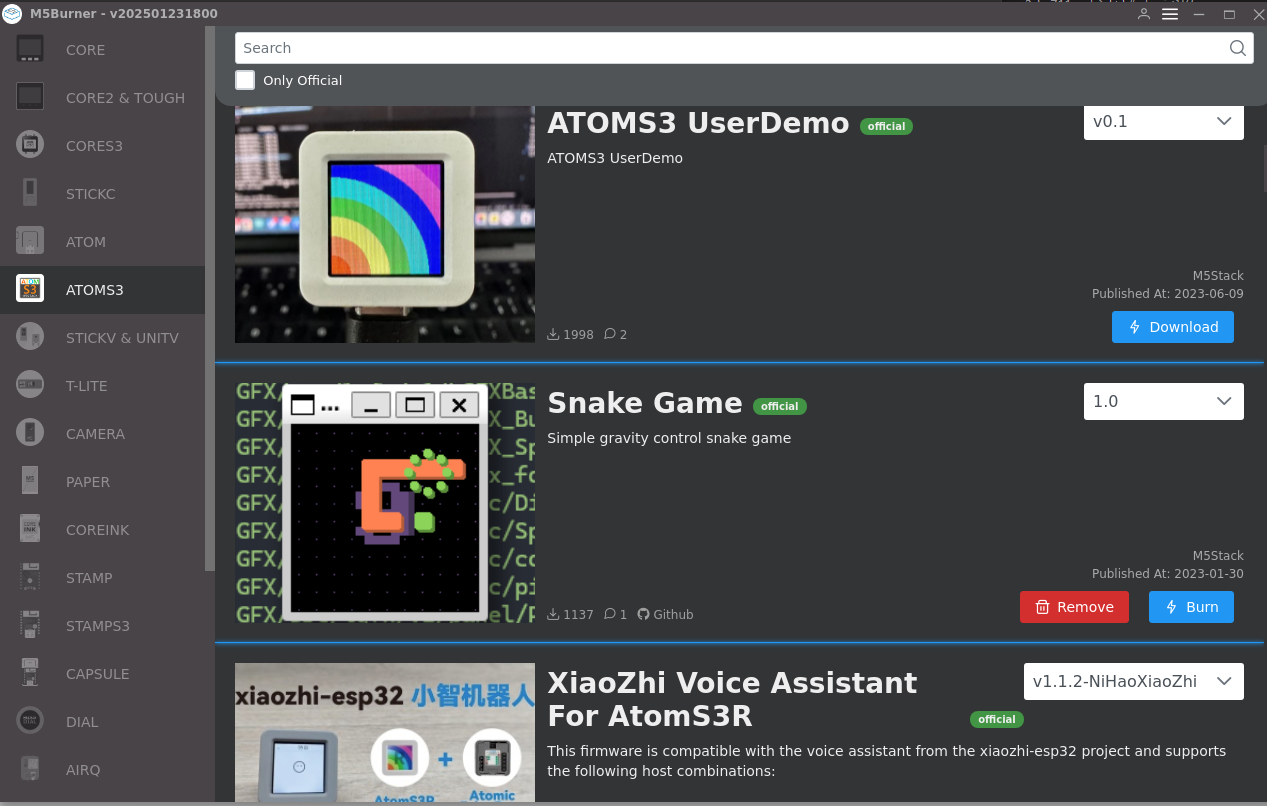

M5Burner の画面に、GitHub のリンクがあります。どうやら https://github.com/Forairaaaaa/Stupinake がそのようです。リポジトリのトップにあるのは CMake でビルドするコードですが、Arduino/AtomS3/PIO の中に main.cpp がありました。これが PlatformIO IDE で使えそうです。

Atom JoyStick のソースコード

https://github.com/m5stack/Atom-JoyStick にあります。src 内の AtomJoyStick.cpp と AtomJoyStick.h をプロジェクトの src ディレクトリに配置することで、使用できそうです。

どのようにジョイスティックの値を取得するかは、上記リポジトリの examples/GetValue ディレクトリ内のコードが参考になりそうです。具体的には

#include "AtomJoyStick.h"

とヘッダーをインクルードして、

AtomJoyStick joystick;

と AtomJoyStick 型の変数を宣言します。さらに setup() 内で

while (!joystick.begin(&Wire, ATOM_JOYSTICK_ADDR, 38, 39, 400000U)) {
    USBSerial.println("Couldn't find Atom JoyStick");
    delay(2000);
}

と変数 joystick の begin で初期化します。あとは loop() 内などで、getXX のメソッドを使用することでスティックの操作量やボタンのオン・オフ、取り付けたバッテリーの残量も取得可能です。

メソッド	取得する値
joystick.getJoy1ADCValueX(_12bit)	左スティックの左右
joystick.getJoy1ADCValueY(_12bit)	左スティックの上下
joystick.getJoy2ADCValueX(_12bit)	右スティックの左右
joystick.getJoy2ADCValueY(_12bit)	右スティックの上下
joystick.getBattery1ADCValue(_12bit)	バッテリー1のセンサー値
joystick.getBattery1Voltage(_12bit)	バッテリー1の電圧
joystick.getBattery2ADCValue(_12bit)	バッテリー2のセンサー値
joystick.getBattery2Voltage(_12bit)	バッテリー2の電圧

バッテリーのセンサー値は、それを元に電圧を算出している・・・と思っています。なので、バッテリーの状態を確認するには、電圧を見れば問題ないと思います。今回のスネークゲームでは、特にバッテリーの監視はしないつもりなので、スティックの値を見ればよいと思います。

コーディング

platformio.ini ファイル

platformio.ini ファイルには、ライブラリ関連を追記します。

lib_deps =
  m5stack/M5AtomS3 @ 0.0.3
  lovyan03/LovyanGFX @ ^1.2.0
  jasonlzt/FastLED@^3.5.0

M5unified ではなく、元のソースコードが M5AtomS3 を前提の記述だったので、それにあわせます。また、新しいバージョンだとビルドでエラーになるので、少し古めのバージョンにしました。

AtomJoystick のライブラリ

上記の AtomJoystick の GitHub より、AtomJoyStick.cpp と AtomJoyStick.h をダウンロードして、プロジェクトの src ディレクトリに配置します。

main.cpp ファイル

AtomJoystick のソースコードのところで記載したとおり、ヘッダーファイルをインクルードしたり、setup() で初期化したりしたうえで、もともとは姿勢センサーの値を取得していた Game_Input_Update_Callback を修正します。

 void Game_Input_Update_Callback(MoveDirection_t &MoveDirection)
 {
     /* Change moving direction, e.g. MoveDirection = MOVE_RIGHT */
     /*
     float ax, ay, az = 0;
     M5.IMU.getAccel(&ax, &ay, &az);
     if (ay > 0.3)
         MoveDirection = MOVE_UP;
     else if (ay < -0.3)
         MoveDirection = MOVE_DOWN;
     else if (ax < -0.3)
         MoveDirection = MOVE_LEFT;
     else if (ax > 0.3)
         MoveDirection = MOVE_RIGHT;
    */
    uint16_t joy1_x, joy1_y;

    joy1_x = joystick.getJoy1ADCValueX(_12bit);
    joy1_y = joystick.getJoy1ADCValueY(_12bit);
    //USBSerial.printf("x: %d\n", joy1_x);
    if (joy1_y > 2500)
        MoveDirection = MOVE_DOWN;
    else if (joy1_y < 1500)
        MoveDirection = MOVE_UP;
    else if (joy1_x < 1500)
        MoveDirection = MOVE_LEFT;
    else if (joy1_x > 2500)
        MoveDirection = MOVE_RIGHT;

    //USBSerial.print(MoveDirection);
 }

コード全体は https://github.com/android-pokoten/Stupinake にあります。

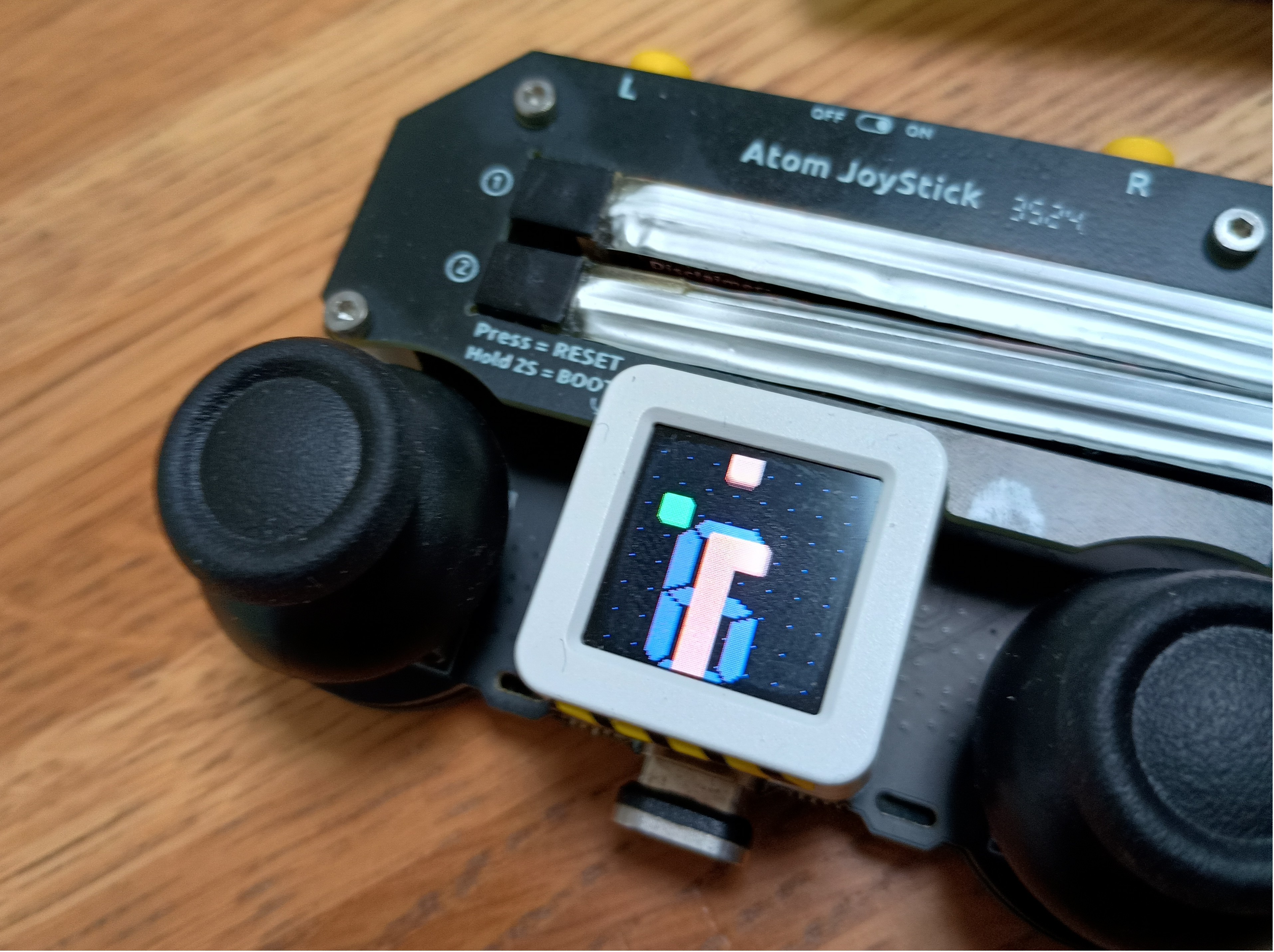

これを書き込んで、Atom JoyStick の電源を入れると左スティックで操作して遊ぶことができます。
